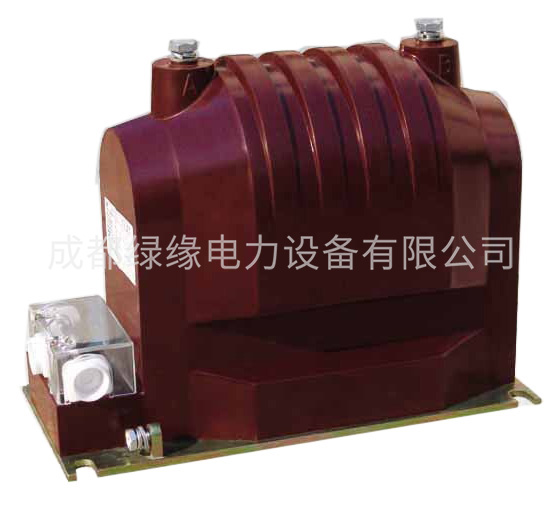

FDGE9系列放電線圈
一、產品概述
FDGE9系列放電線圈為環氧樹脂真空澆注單相戶內型產品，其適用于額定頻率50hz，額定電壓10KV及以下的電力系統中。與高壓并聯電容器組并聯連接,當電容器組與系統斷開后，能在5S內將電容器組上的剩余電壓降至安全電壓。在正常運行時，二次繞組可以做電壓指示，用戶如有特殊要求時，亦可帶剩余電壓繞組，起到繼電保護作用。
二、技術參數
a、FDGE9放電線圈符合標準DL/T653-1998
b、負荷功率因數：COSΦ＝0.8(滯后)
c、額定電壓比、準確級及額定二次輸出、放電容量、額定絕緣水平見表
d、用戶如有特殊要求，可與本公司協商后確定
FDGE9系列放電線圈技術參數：
| 型號 | 額定電壓比 | 額定二次輸出 | 放電容量kvar | 額定絕緣水平 | |||
| 0.2 | 0.5 | 1 | 6P | ||||
| FDGE9/6.6/√3-1.7-1 | 6.6/√3/0.1 | 20 | 50 | 100 | 100 | 1700 | 7.2/32/60 |
| FDGE9/7.2/√3-1.7-1 | 7.2/√3/0.1 | 1700 | |||||
| FDGE9/11/√3-1.7-1 | 11/√3/0.1 | 1700 | 12/42/75 | ||||
| FDGE9/11/√3-2.5-1 | 2500 | ||||||
| FDGE9/11/√3-3.4-1 | 3400 | ||||||
| FDGE9/12/√3-1.7-1 | 12/√3/0.1 | 1700 | 12/42/75 | ||||
| FDGE9/12/√3-2.5-1 | 2500 | ||||||
| FDGE9/12/√3-3.4-1 | 3400 | ||||||
